合理疏水站的布置是在蒸汽輸送管道每間隔30-50米左右布置疏水站，集水管的口徑應該與蒸汽管道同徑（大口徑蒸汽輸送管道可以非同徑）。

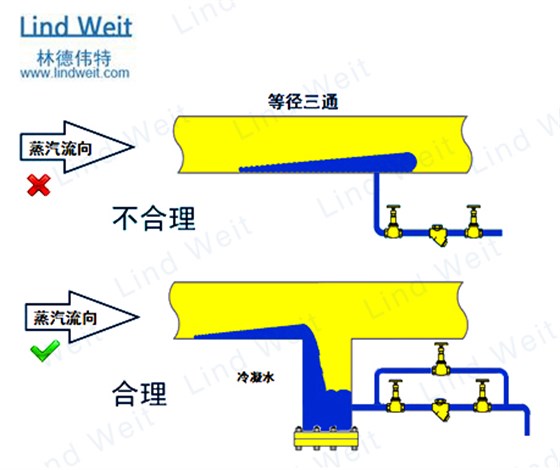

等徑三通疏水站能將冷凝水聚集在集水管下端，在盲板上方100-150 mm左右的位置安裝蒸汽疏水閥，這樣在有效疏水的同時，也避免了垃圾堵塞疏水閥的問題。因此合理布置蒸汽疏水系統——等徑三通疏水站尤為必要。
林德偉特小編結合熱動力疏水閥等徑三通疏水站的實際工程案例，為您建議以下注意要點及CAD詳圖。

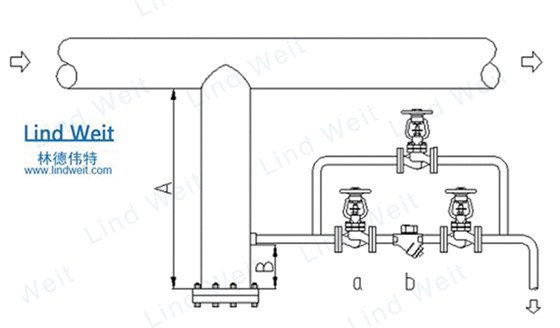

1、支管為等徑三通管或管徑大于主管道的2/3
2、尺寸A約為：300-500mm
3、尺寸B約為：100-150mm
熱動力疏水閥等徑三通疏水站
（a:波紋管密封截止閥、b:熱動力蒸汽疏水閥）

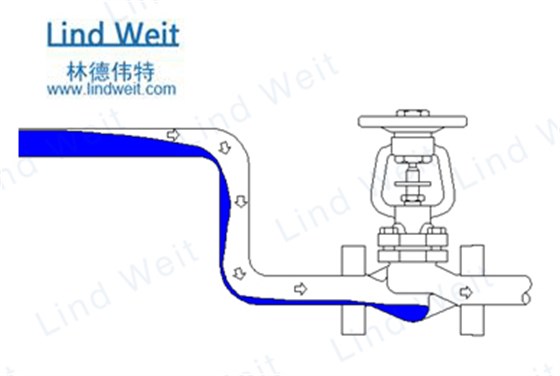

蒸汽管道低點的水錘問題

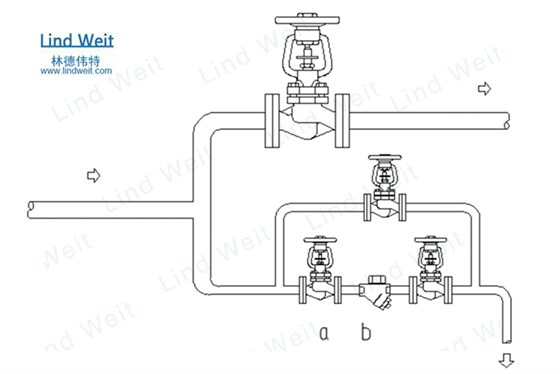

解決方案：在低點安裝等徑三通疏水站
（a:波紋管密封截止閥、b:熱動力蒸汽疏水閥）

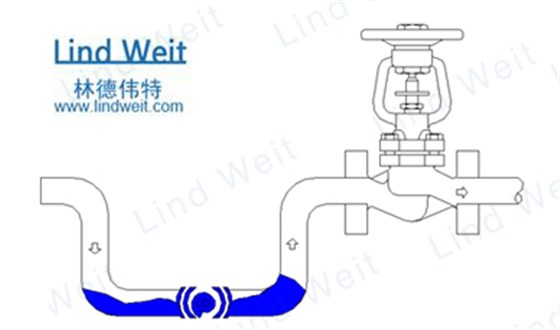

蒸汽管道低點的水錘問題

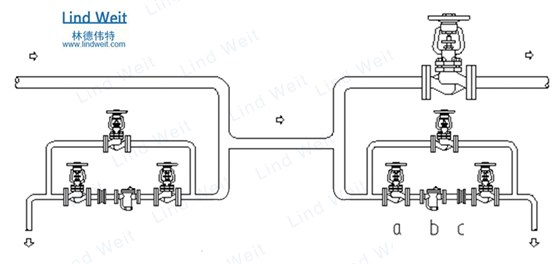

管道低點水錘解決方案
（a:波紋管密封截止閥、b:倒吊桶蒸汽疏水閥、c:止回閥）
合理布置等徑三通疏水站可以高效排除蒸汽輸送管線內的冷凝水，提高蒸汽的品質及確保系統安全運行。如果您任何其他疑問，請隨時咨詢林德偉特蒸汽專家。以上內容來源于林德偉特品牌（www.gs-sjft.com）：專注于蒸汽系統節能方案、系統優化及提供高品質產品15年。
